TR1423 逆变电源装置(屏)
》 〉 概述

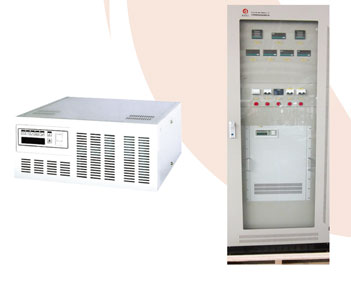

TR1423逆变电源是一种先进的工业级超隔离在线式正弦波不间断供电系统,它可以为您的精密设备提供可靠、优质、纯净的交流电源。它有着极其广泛的适用范围,从电脑设备、电力、通讯系统到工业自动化设备都可以使用;由于超隔离设计,不仅可以解决低品质输入交流电源所造成的问题、有效消除漏地电流影响,为负载和UPS装置提供完善的保护,而且可以更好地降低整流和逆变所造成的谐波,防止对电网形成污染,使重要负载与电网辅助系统产生的瞬变干扰隔离。
》 〉 型号说明
》 〉 功能及特点
★纯在线式,采用微处理器及双变换设计。
★较宽的交流输入电压范围,可以工作于恶劣的环境下。
★液晶显示和LED指示,能够显示设备工作参数,指示设备工作运行状态。
★可查看历史记录,为产品维护和维修提供依据。
★可通过智能型SN MP(选配)及RS-232/RS-485接口进行远程监控。
★超宽的交流输入电压范围,能适用于电源电压不稳定地区。
★本产品轻巧美观、安装容易、维护便利、操作简单、噪音低、无污染。
》 〉 系统架构
》 〉 参数规格
型 号 |
TR1423-1KVA-DC220/DC110 |
TR1423-2KVA-DC220/DC110 |
TR1423-3KVA-DC220/DC110 |
||
输 入 |
交流电压 |
220±25% |
|||
直流电压 |
DC220V(额定)(输入范围:180Vdc~260Vdc)/ DC110V(额定)(92Vdc~130Vdc) |
||||
频率 |
50Hz±5 Hz |
||||
输 出 |
容量 |
1KVA |
2KVA |
3KVA |
|
输出电压 |
220VAC±1% |
||||
频率 |
50Hz±1% |
||||
瞬时响应 |
<80ms |
||||
波形 |
正弦波,100% 线性负载谐波失真率<3% |
||||
过载能力 |
>105% 60秒转旁路输出, >125%10秒转旁路输出, >150%2秒旁路输出 |
||||
功率因率 |
0.7-1, lag(滞后) |
||||
波峰因数 |
3:1 |
||||
效率 |
>85% |
||||
转换时间 |
0ms |
||||
保 护 |
电池 |
电池低电压自动关机,开关及电池高压报警 |
|||
过载 |
105%~125% 超过60秒转由旁路供电,降低负载后自动转由市电供电 |
||||
短路 |
保护,打旁路 |
||||
故障 |
转旁路工作,报警 |
||||
电磁抗扰/兼容 |
满足GB/T 7260.2 要求 |
||||
显 示 |
液晶显示 |
中文显示屏,UPS状态,输出/输入电压,输出/输入频率,电池电压,负载量,异常状况处理 |
|||
LED显示 |
交流输入指示灯(绿色)、旁路输出指示灯(橙色)、电池低压指示灯(橙色)、逆变输出指示灯(绿色)、过载指示灯(橙色)、故障指示灯(红色) |
||||
告 警 |
市电异常 |
1次/4秒,1分钟后自动静音 |
|||
直流断电 |
1次/1秒 |
||||
电池即将耗尽 |
1次/1秒 |
||||
过载 |
连续鸣叫 |
||||
系统故障 |
连续鸣叫 |
||||
通讯 接口 |
RS-232 |
支持 UPSilon 2000 监控软件 |
|||
RS-485 |
支持UPSilon 2000 监控软件/MODBUS协议(选配) |
||||
干接点 |
5组开关量报警 |
||||
外 观 |
净重(Kg) |
21 20 |
31 |
32 |
|
尺寸(mm) |
420×132×460(W×H×D) |
420×178×465 (W×H×D) |
|||
环 境 |
工作温度 |
-5℃~40℃ |
|||
相对湿度 |
0-95% 不冷凝 |
||||
噪音 |
< 40dB 距离设备1米处 |
