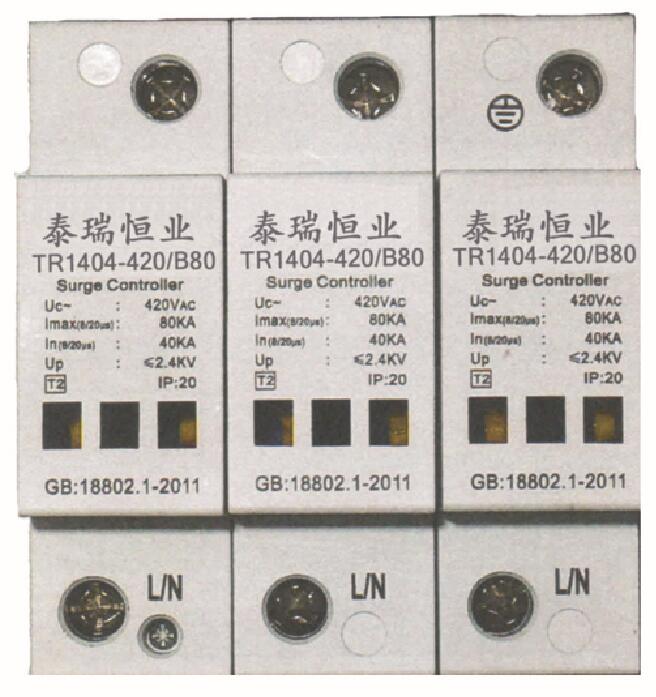

产品概述
TR1404 系列浪涌保护器（又称电源防雷器、浪涌保护器、SPD)适用于50Hz的IT、TN-S、TN-C、TN-C-S等供电系统中。它是由多个单片式标准电源防雷模块组成，可以自由组合成单相或三相保护，防止由于外界（雷击、电磁干扰等）或系统内部（系统拉合闸效应、感性及容性负载的启动和停止等）引起的脉冲浪涌及瞬间过电压对供电系统设备的损害。其内部核心元件采用优良的高能氧化物非线性严敏电阻，使其具有通流量大、承受过电压能力强、残压低、持续运行电压下漏电流小、使用寿命长等优点，同时具有脱离机构敏锐、响应速度快、安全可靠等优点。
功能特点
♦ 插拔式标准化模块设计，标准35mm导轨，安装、更换方便；
♦ 核心器件采用高质量MOV，通流容量大，输出残压低，响应速度快；
♦ 脱扣装置隔仓式设计，确保保护器因过热过流击穿失效时，自动脱离电网；
♦ 外壳采用高阻燃性材料，符合电气安全要求；
♦ 可附加声光报警、遥信模块、熔断功能。
♦ 劣化失效显示，绿色（正常）、红色（失效）；
♦ 残压低、漏电流小。

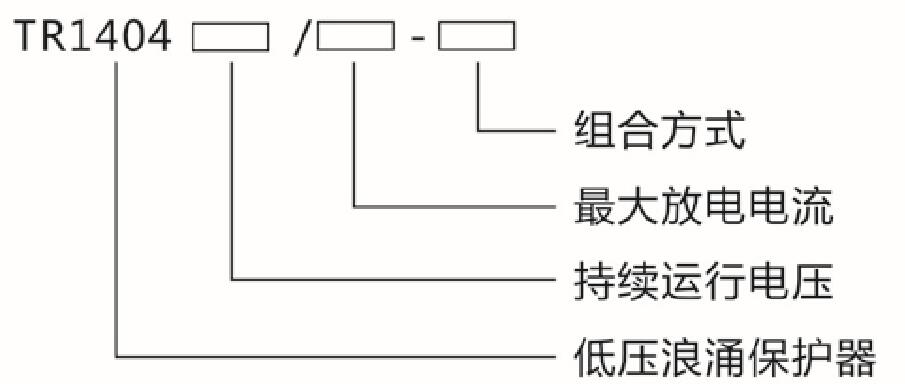

型号说明
持续运行电压：380为三相，220为单相，690为风电场专用，270为光伏发电
最大放电电流：15KA~200KA
组合方式：1P、2P、3P、4P/3P+NPE(3+1)、1P+NPE(1+1)

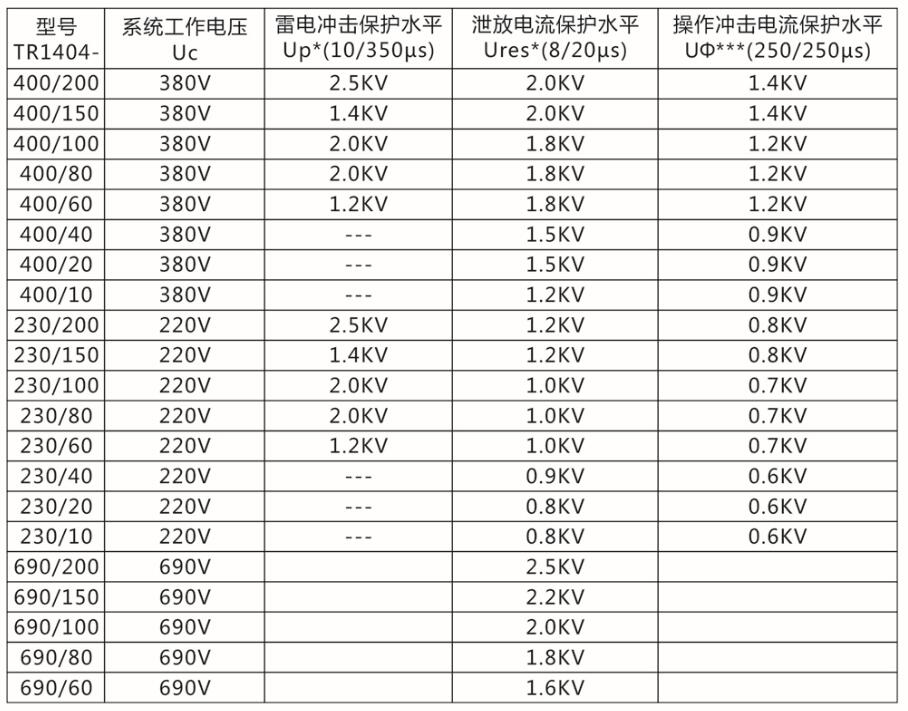

浪涌保护器基本参数表：

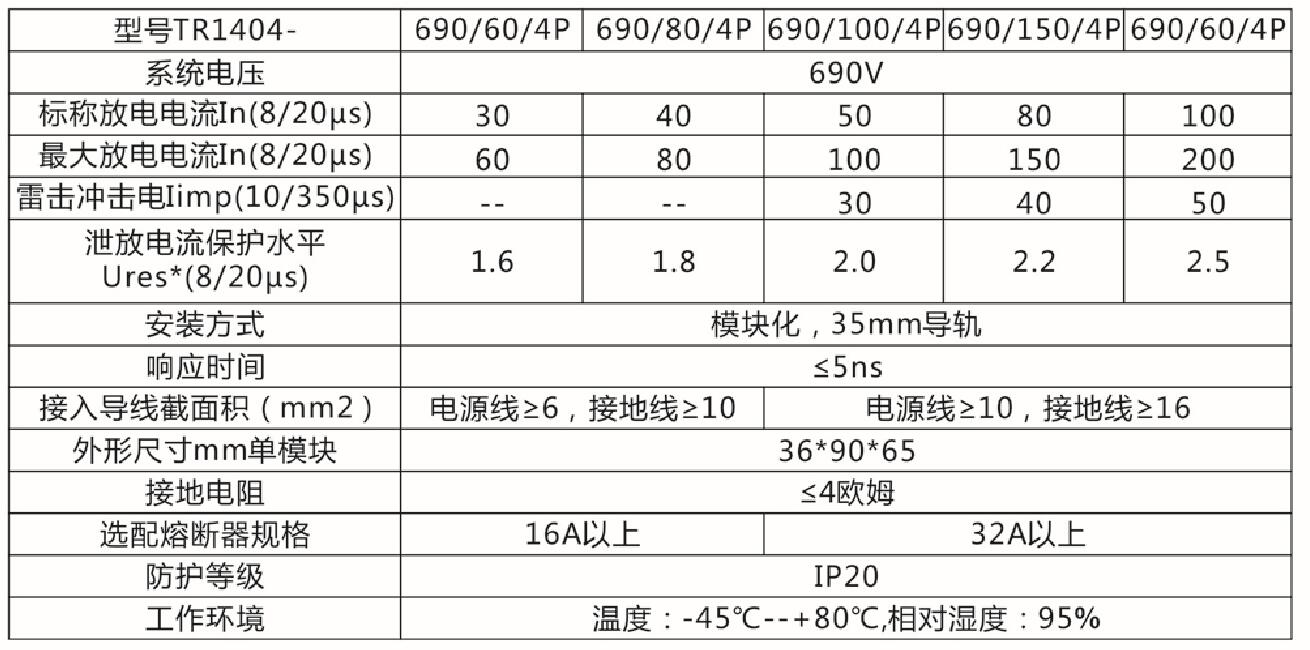

690V风电场专用浪涌保护器参数表：
安装及注意事项
♦ TR1404系列模块式浪涌保护器采用标准的35mm导轨式安装，安装以后不需要调整；
♦ 只要TR1404保护器安装得当即可自动对电网进行保护；
♦ 安装应由专业的电气人员进行，安装前应检查模块单元上标定的Uc值是否与实际系统电压相配对，外观是否有损坏，若不相配对或有损坏发生时，就不应安装在保护电路上。如浪涌保护器模块的指示窗口指示红色，应立即更换新的模块。在更换模块时，发现插拔力非常轻或基座有明显的发黑现象的时候，应使用新的基座；
♦ 接地线截面积不应小于6.0mm2；相线截面积不应小于4.0mm2；远程遥信导线截面积最大1.5mm2。为防止浪涌保护器失效后影响电网正常运行，在相线支路上每个TR1404浪涌保护器的前端必须串联熔断器或断路器等保护装置；
♦ TR1404浪涌保护器的连接线长度应小于0.5m，否则过长的连接线仍会产生额外的电压降。如果连接线长度由于现场的情况，不可能小于0.5m，则输入线应采用V型连接方式（输入线和输出线的距离尽可能分开布置）；
♦ TR1404浪涌保护器需要与接地系统有良好的连接，如果TR1404浪涌保护器安装在配电箱内，从配电箱到接地排需要有一根截面积为16mm2以上的导线与接地系统连接。
